에어탱크(Air Receiver Tank) 공기압축기용.

Air Compressor용 에어탱크(Air Receiver Tank)

압축공기 저장탱크



1) 설치목적

    압축기 부근에 설치하여 압축공기를 저장하기 위한 탱크로 일반적으로 압력은 7 ~ 10 Kg/㎠ 정도이며 압력용기의 구조규격에

    의한 제3종 압력용기에 속한다. 설치목적은 방열효과를 얻고 맥류를 방지하여 비상시에 대처하기 위한 것이다. 또한 응축수와

    압축Air의 냉각기능도 있다.



Air Receiver Tank의 일반적인 외관



2) 탱크 선정

    탱크 선정 공식도 있지만 통상 사용하는 탱크의 용량은

    20Hp(2.0 ㎥/min) ~ 30Hp(3,5 ㎥/min)은 1 ㎥

    40Hp ~ 50Hp은                                  1.5 ㎥

    60Hp ~ 100Hp은                                  2  ㎥

    Air Tank는 가능한 큰게 좋다. 가장 적은 비용으로 압축Air를 가장 효율적으로 사용할 수 있는 방법이다.

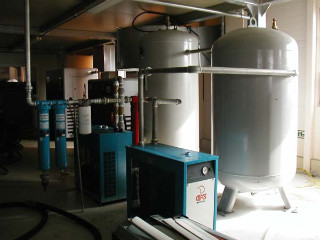

                                   50Hp에 설치한 1㎥  Air Tank                                              200Hp에 설치한 5 ㎥ Air Tank

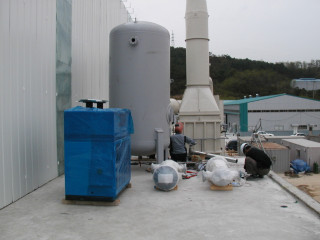

             10 ㎥ Air Receiver Tank (Shot장 신설공장) 400Hp 용            당진 현대제철 납품용 도색작업중인 4㎥ Air Tank



 3) 관 리 요 령

    Air Receiver Tank는 압축Air가 일시 저장되어 있는 곳이기 때문에 응축수가 많이 발생한다.

   특히, 여름철에는 응축수를 자주 배출하지 않으면 응축수가 많이 고여 Air Tank의 용량이 작아지게 되어 Air Compressor의

   부하, 무부하운전이 자주 하게 되는 경우도 있다.

   겨울철에는 응축수가 고여 얼게되어 Air의 흐름을 막을 수도 있다. 겨울철에는 Air Tank하부의 자동응축수 배출기 (Auto Drain

  Trap)이 얼게 되어 응축수를 잘 배출하지 못하는 경우도 있다. 이때는 보온, 열선으로 얼지 않게 해야 한다.

  Air Tank에 응축수를 잘 배출하는 것이 가장 중요하다.

   외부에 노출되는 곳에 설치할 경우에는 안전변에 물막이를 설치해야 한다.



 4) 정기검사

    Air Receiver Tank는 산업안전관리공단에서 정기적인 고압용기 검사를 받아야 한다. 최초 설치시는 3년이지만 그 다음부터는

   매 2년 마다 정기검사를 받아야 한다. 주로 안전변과 접지, 철판 두께를 검사한다. 이검사를 받지 않으면 Tank를 사용하지 못한

   다.



   Air Receive Tank는 전문 제작 업체에서 한국산업안전공단에서 검사를 필한 제품이 규격으로 판매된다.





 5) Air Receiver Tank의 용량별 크기

                                                     (당사에서 공급하는 규격임, 제작회사에 따라 차이가 남)

                                                       필요한 도면에 따라 제작가능함.  고압용은 별도 견적의뢰.





              공압용 Air Tank는 별도 제작보다 규격제품을 구입하는 것이 훨씬 저렴합니다.
